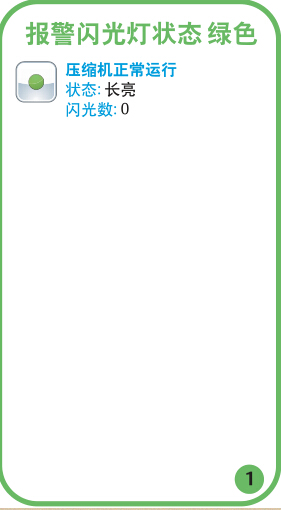

 报警闪光灯状态绿色压缩机正常运行 状态:长亮，闪光数:0 报警闪光灯状态绿色油压不足警报 状态:闪烁，闪光数:1
报警条件
-当油压差小于0.48至0.62 ba「达4秒钟后出现。
可能原因
-CoreSense模块和油压差传感器间的接线松开。
-油压差传感器发生故障(〇环脱落或传感器滤网阻塞)。
-油泵发生故障。
-过滤器滤网阻塞或轴承磨损。
故障处理建议
-核查视镜中的显示的油位。如果未见油位，解决储油 器供油问题或油位控制的设定问题。
-核查导线是否和传感器连接良好。
-测量油泵压差。如果小于0.48至0.62 bar,检查油过滤 网是否阻塞，油泵是否发生故障，是否发生液击或轴 承磨损。
-如果油压正常,当压缩机运行时测量油压差传感器 两端的电阻。如果传感器电阻“开路”,检查传感器滤 网是否阻塞或O环是否脱落。
-如果传感器电阻是“闭路”,在压缩机运行时将传感器 两端短暂反接(请注意不要损伤接线端子)。如果油压 不足警报未解除,检查接线端子是否在电路板上连接 良好。
报警闪光灯状态绿色
高排气温度警报 状态:闪烁，闪光数:3，报警条件
-当排气温度传感器损坏或断开连接时。
可能原因
-传感器探头断开(损坏)。
-传感器探头和导线之间连接不良。
-传感器接头未插入CoreSense线路板上。
故障处理建议
-如果发生警报，核查探头是否和导线正常连接以 及导线是否和线路板正常连接。
-如果发生警报，将排气温度传感器拆下，测量电阻 值是否和环境温度下对应的阻值大致一致。
-如果传感器阻值正常，检查端子接头是否有损坏, 在安装时可涂上NyoGel 760G润滑剂。
报警闪光灯状态绿色
电流传感器故障警报 状态:闪烁，闪光数:4
报警条件
-当电流传感器的信号未传送至传感器模块时发生。
可能原因
-电流传感器未连接至传感器模块。
-电流传感器损坏。
-传感器模块损坏。
故障处理建议
-核查电流传感器是否连接至传感器模块。如未连接, 将电流传感器的4个端子接至传感器模块。
-核查电流传感器上端子3和4之间之间(靠近插销)是 否存在持续电流。电阻值应小于1个欧姆。如果电阻 值大于1欧姆，需要更换电流传感器。请确保端子插 头和插座之间接触良好。
-核查电流和电压值是否正确显示。如果显示不正常, 检查接线端子插头和插座是否连接良好。
-如果以上所述故障处理方法不能排除故障,那很可 能是传感器模块故障或接线端子插座错装,请更换 一个新的传感器模块。
报警闪光灯状态绿色
信号传输出错警报 状态:闪烁
闪光数:5
报警条件
-信号传输出错。
可能原因
-CoreSense控制模块和远程控制器之间的信号传输中断。
-CoreSense控制模块和传感器模块之间的信号传输中断。
故障处理建议
-是否有通信网络?如果没有，将网络指拨开关设定为 “独立(stand alone)”,并按复位。
-是否有通信网络？如果没有，核查传输导线和 CoreSense模块和传感器模块都牢固地结合。
-如果在传感器模块的顶部边缘的闪光灯熄灭，核查 该模块的24VAC电源输入,或更换传感器模块。
-如果通信网络的黄色灯持续发光，对调通信电线的 极性。如果端子中心和右侧或左侧端子间的电压不 是2.3〜2.6VDC,检查通信电线是否损坏，或接线束 之间或对地发生“短路”。
 报警闪光灯状态黄色电机过热保护动作 状态:闪烁
闪光数:2
报警条件
-当电机过热时发生。
可能原因
-电机转子机械性卡死。
-导线断路。
-控制模块中接线端子插头和插座未连接好。
-CoreSense模块损坏。
故障处理建议
-当保护动作报警时，让电机冷却至少2分钟(可更长 —些),压缩机将自动启动。
-当锁定报警或多次保护动作时,当电机冷却时(停 机至少1小时)检查PTC的电阻值.如果电阻值高，检 查接线端子板下传感器是否损坏或连接松开。
-如果电阻值低，检查端子板的连接是否松开,线路板 上导线连接是否损坏，是否存在导线线路断开，或由 于回气温度、电机电压或负荷状态等引起的电机温 度升高。
报警闪光灯状态黄色
高排气温度保护动作(默认）
状态:闪烁
闪光数:3
报警条件
-当排气温度过高(高于154X)发生。此数值是可设 定的。
可能原因
-传感器探头断开(损坏)。
-传感器探头和导线之间连接不良。
-传感器接头未插入CoreSense线路板上。
-排气温度已经超过最高限值154°C。
-冷凝器阻塞。
-制冷剂可能泄漏。
故障处理建议
-如果发生警报，核查探头是否和导线正常连接以 及导线是否和线路板正常连接。
-如果发生警报，将排气温度传感器拆下，测量电阻 值是否和环境温度下对应的阻值大致一致。
-如果传感器阻值正常，检查端子接头是否有损坏，
在安装时可涂上NyoGel 760G润滑剂。
-解决系统存在的问题(高过热温度，高排气压力),检 查会引起高温的机械故障(阀板垫片、吸气或排气 阀损坏)。
报警闪光灯状态黄色
电机堵转保护动作
状态:闪烁
闪光数:6
报警条件
-当压缩机中出现过高电流时发生。
可能原因
-电机转子机械性卡死。
-压缩机出现过高电流。
-气缸头中阀片损坏。
故障处理建议
-检查压缩机电压是否正常(电压波动范围为额定电 压的±】〇%)尤其是在压缩机启动时。
-在无负荷下启动压缩机。如果可以在无负荷下启动， 检查阀板是否损坏或看看是否有气体回漏现象。
报警闪光灯状态黄色
缺相保护动作 状态:闪烁
闪光数:7
报警条件
-当发生缺相/单相出现。
可能原因
-压缩机接线盒内接线端子电线连接松开。
-线路中一相断线。
-接触器失效。
故障处理建议
-核查主电源线供电电压。
-核查接触器进线和出线电压(必要时修理或更换 接触器)。
-核查压缩机电机接线端子的电线连接是否牢固。
报警闪光灯状态黄色
低电压保护动作 状态:闪烁
闪光数:8
报警条件
-当发生压缩机电压过低时出现。
可能原因
-供电电压不在规定范围内。
-接线板接线端子松开。
-接触器失效。
-其他外围电负载故障。
故障处理建议 -核查主电源线供电电压。
-核查接触器进线和出线电压 (必要时修理或更换接触器)。
-测量压缩机接线端子电压。
-核查压缩机电机电线连接是否牢固。
-核查没有其他任何外围电负载故障 (例如风机电机)。
报警闪光灯状态黄色
电压不平衡保护动作 状态:闪烁
闪光数:9
报警条件
-当电压不平衡值超过设定值(默认为5%)时发生。 可能原因
-压缩机接线盒内接线板接线端子松开。
-接触器失效。
-其他外围电负载故障。
-单相状态。
故障处理建议
-核查主电源线供电电压。
-核查接触器进线和出线电压 (必要时修理或更换接触器)。
-测量压缩机接线端子电压。
-核查压缩机电机电线连接是否牢固。
-核查没有其他任何外围电负载故障 (例如风机电机)。
 报警闪光灯状态红色CoreSense模块损坏
状态:长亮 闪光数:〇
报警条件
-CoreSense模块损坏。
可能原因
-可能CoreSense模块内硬件损坏。
故障处理建议 -更换CoreSense模块。
报警闪光灯状态红色
闪光数:1
-当油压小于0.48〜0.62ba「连续2分钟时，或间断性 但确定为不安全时。
可能原因
-CoreSense模块和油压差传感器之间的连接线松开。
-油压差传感器故障(O环脱落或传感器滤网阻塞)。 -油泵故障。
-过滤器滤网阻塞或轴承磨损。
故障处理建议
-核查视镜中显示的油位。如果未见油位，解决储油器 供油问题或油位控制的设定问题。
-核查导线是否和传感器连接良好。
-测量油泵压差，如果小于0.48至0.62 ba「，检查油过滤 网是否阻塞，油泵是否发生故障，是否发生液击或轴 承磨损。
-如果油压正常,当压缩机运行时测量油压差传感器 两端的电阻。如果传感器电阻“开路”,检查传感器滤 网是否阻塞或O环是否脱落。
-如果传感器电阻是“闭路”，在压缩机运行时将传感
报警条件
器两端短暂反接(请注意不要损伤接线端子)。如果油 压不足警报未解除，检查接线端子是否在电路板上 连接良好。
报警闪光灯状态红色>
高排气温度锁定(可设置）
状态:闪烁
闪光数:3
报警条件
-当排气温度值过高(高于154X)出现。该值是可以设置的。
可能原因
-传感器探头断开(损坏)。
-传感器探头和导线之间连接不良。
-传感器接头未插入CoreSense线路板上。
-排气温度超过最高限值154X。
-冷凝器阻塞。
-可能制冷剂泄漏。
故障处理建议
-如果发生警报,核查探头是否和导线正常连接以及 导线是否和线路板正常连接。
-将排气温度传感器拆下，测量电阻值是否和环境温 度下对应的阻值大致一致。
-如果传感器阻值正常，检查端子接头是否有损坏，
在安装时可涂上NyoGel 760G润滑剂。
-解决系统存在的问题(高过热温度，高排气压力)。检 查会引起高温的机械故障(阀板垫片、吸气或排气 阀损坏)。
报警闪光灯状态红色
电机堵转锁定
状态:闪烁，闪光术：6
报警条件
-当压缩机中出现电流过大时发生。
可能原因
-电机转子机械性卡死。
-压缩机出现过高电流。
-气缸头中阀片损坏。
故障处理建议
-检查压缩机电压是否正常(电压波动范围为额定电 压的±】〇%)尤其是在压缩机启动时。
-在无负荷下启动压缩机。如果可以在无负荷下启 动,检查阀板是否损坏或看看是否有气体回漏现象。
报警闪光灯状态红色
缺相锁定 状态:闪烁
闪光数:7
报警条件
-当发生连续10次缺相保护动作报警时出现。
可能原因
-压缩机接线盒内接线板接线松开。
-线路中一相断线。
-接触器失效。
故障处理建议
-核查主电源线供电电压。
-核查接触器进线和出线电压(必要时修理或更换接触器)。
-核查压缩机电机接线端子的电线连接是牢固的。
报警闪光灯状态红色
低压锁定 状态:闪烁 闪光数:8
报警条件
-当发生连续10次低电压保护动作报警时出现。 可能原因
-供电电压不在规定范围内。
-接线板接线端子松开。
-接触器失效。
-其他外围电负载故障。
故障处理建议
-核查主电源线供电电压。
-核查接触器进线和出线电压 (必要时修理或更换接触器)。
-测量压缩机接线端子电压。
-核查压缩机电机电线连接是否牢固。
-核查没有其他任何外围电负载故障 (例如风机电机)。
|
