帝思微型电子温控器（停机融霜、多功能继电器输出） XR30CX

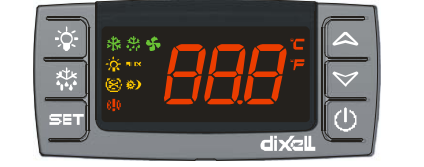

（设定键）：在非编程状态下，按一次可显示目标设定点，在编程状态下可 用来选择某一参数或确认一个操作。 （融霜键）：在非编程状态下，可以启动一次手动融霜（前提是蒸发器温度探 头测得的值必须小于参数“dtE”的设定值） （上调键）：可以查看存储的最大温度值；在编程状态下，可以向下（按参数 表由上至下）浏览参数编码或增加参数值。 （下调键）：可以查看存储的最小温度值；在编程状态下，可以向上（按参数 表由下至上）浏览参数编码或减小参数值。 （待机键）：在参数 onF=oFF 时，按下此键可使控制器进入待机状态。 （灯开关键）：在参数 oA1=Lig 时，按下此键可打开灯光输出。 组合键： + ?? 锁定或解锁键盘。 + 进入编程模式。 + 退出编程模式，恢复到设备温度显示状态。
概述 XR30CX：外形尺寸 32 x 74 mm 为适用于中温停机融霜制冷系统的微型温度控制器， 它带有 2 路继电器输出：一路为压缩机（制冷）输出，另一路可以为灯光、报警信 号或者辅助输出等。有 2 路 NTC 或 PTC 探头输入：一路为库/柜温，另一路温度探头 （P4）输入为可选项，需要订货时指明，可通过参数选择是否使用，连接在 5 针的 热键编程钥匙接口的 2、4 号（左数或右数都可）端子上（需要连接器，须单独订 货，型号：NG6-K），可以用来测量冷凝温度报警或者用来显示某个点的温度；数字 输入 端也可以被设置为第三个温度探头（P3）输入（可通过参数选择是否使用）。 热键编程接口可以连接编程钥匙，还可以连接加装 XJ485-CX 通讯转换模块接入 到兼容 ModBUS-RTU 协议的网络中去，例如 DIXELL 的 XWEB 系列监控系统。 可通过面板上的键盘设定或编程钥匙（HOT KEY）快速拷贝参数
LED 灯 状态 功能 一直亮 正在制冷，压缩机输出触点闭合 闪烁 正处于防频繁启动延时等待时间(按 Ac 参数) 一直亮 正在融霜 一直亮 有报警产生 一直亮 正处于强冷循环 一直亮 正处于节能运行状态 一直亮 正在照明 一直亮 辅助继电器输出触点闭合 °C/°F 一直亮 显示测量单位 °C/°F 闪烁 正处于编程模式
. 报警信号 显示字符 报警原因 输出状态 “P1” 库温探头错误 压缩机输出按照“Con”和“COF” 参数设定来工作 “P3” 蒸发器探头错误 融霜输出按照“idF” 和“MdF”参数设定来工作 “P4” 第四探头错误 输出无变化 “HA” 高温报警 输出不变 “LA” 低温报警 输出不变 "HA2" 冷凝温度高温报警 按照参数“Ac2”设定工作 "LA2" 冷凝温度低温报警 按照参数“bLL ”设定工作 “dA” 门开关报警 压缩机和风扇重启 “EA” 一般外部报警 输出不变 “CA” 严重报警(i1F=bAL) 输出全部停止 “CA” 严重报警(i1F=PAL) 输出全部停止
